法蘭橡膠軟連接
2025-11-16 14:07:29??????點擊：
法蘭橡膠軟連接是一種通過法蘭連接方式安裝在管道系統中的橡膠材質柔性接頭，由內層膠、增強層（如聚酯簾布或鋼絲圈）、外層膠和兩端帶法蘭的金屬環組成，整體為橡膠與金屬法蘭硫化成型的復合結構，常見為松套法蘭或整體式法蘭設計。可有效補償管道因溫度變化引起的軸向、橫向和角向位移，吸收設備運行時的機械振動，降低噪音傳播，并緩解因安裝偏差帶來的應力集中問題。
根據介質特性選用不同橡膠材質，如天然橡膠（NR）適用于常溫水，丁腈橡膠（NBR）耐油性好，三元乙丙橡膠（EPDM）耐高溫和臭氧，氯丁橡膠（CR）具有較好阻燃性和耐候性。法蘭一般為碳鋼鍍鋅或不銹鋼材質，增強耐腐蝕性；工作壓力等級常見為1.0MPa～2.5MPa，帶限位結構后可承受更高瞬時壓力；溫度范圍通常為-20℃～+80℃。

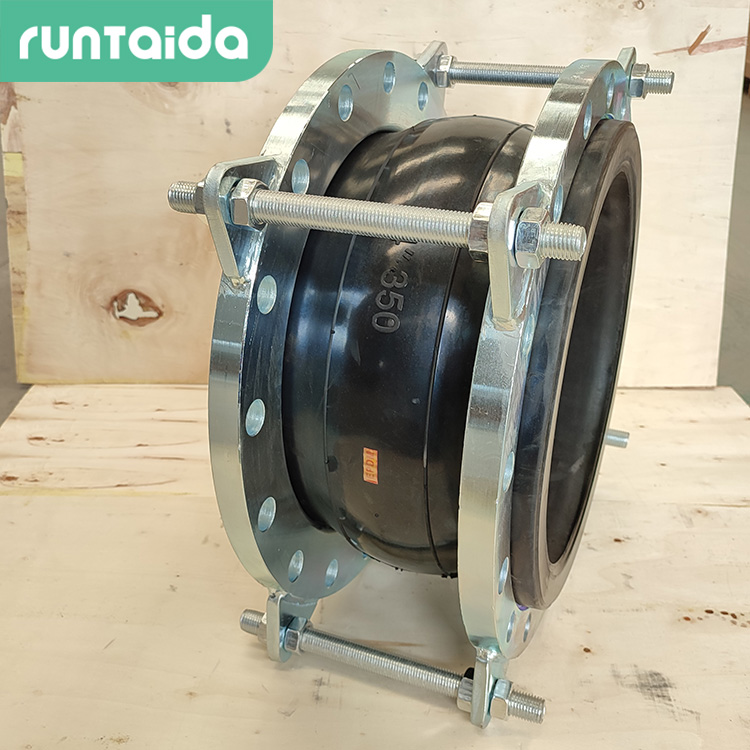

在法蘭橡膠軟連接的兩端法蘭之間加裝雙耳式或四耳式限位拉桿（通常為高強度螺栓或金屬連桿），形成機械限位結構。當管道發生軸向伸縮時，橡膠體可自由變形吸收位移，但補償量在設定行程外，拉桿會限制進一步拉伸，避免接頭被拔脫。
安裝注意事項：
安裝時應保證管道同軸，避免偏心受力；
螺栓需對稱均勻擰緊，限位拉桿應保持靈活無預緊；
使用前須進行水壓試驗，檢查密封性及限位有效性；
不得在設計補償量之外強行安裝。
根據介質特性選用不同橡膠材質，如天然橡膠（NR）適用于常溫水，丁腈橡膠（NBR）耐油性好，三元乙丙橡膠（EPDM）耐高溫和臭氧，氯丁橡膠（CR）具有較好阻燃性和耐候性。法蘭一般為碳鋼鍍鋅或不銹鋼材質，增強耐腐蝕性；工作壓力等級常見為1.0MPa～2.5MPa，帶限位結構后可承受更高瞬時壓力；溫度范圍通常為-20℃～+80℃。
在法蘭橡膠軟連接的兩端法蘭之間加裝雙耳式或四耳式限位拉桿（通常為高強度螺栓或金屬連桿），形成機械限位結構。當管道發生軸向伸縮時，橡膠體可自由變形吸收位移，但補償量在設定行程外，拉桿會限制進一步拉伸，避免接頭被拔脫。
安裝注意事項：
安裝時應保證管道同軸，避免偏心受力；
螺栓需對稱均勻擰緊，限位拉桿應保持靈活無預緊；
使用前須進行水壓試驗，檢查密封性及限位有效性；
不得在設計補償量之外強行安裝。
